一種基于LonWorks網絡的FFU風機群控系統
2023-03-25 08:49:39 admin
本實用新型采用了先進的LonWorks網絡通訊技術，實現了多FFU風機的遠程組網自動化控制，克服了傳統控制方式的缺點，它將根本改變以往對FFU風機的手動或分散的控制方式，進而實現FFU風機的遠程自動監控，提高系統的自動化水平和帶動了相關技術的進步與發展。
主權利要求: １．一種基于LonWorks網絡的FFU風機群控系統，其特征在于：包括多個智能控制節點、服務器管理單元和上位監控主機，所述服務器管理單元通過電力載波的方式與各個智能控制節點相互連接，所述上位監控主機通過ＴＣＰ／ＩＰ網絡與所述服務器管理單元連接。
[0001] 技術領域

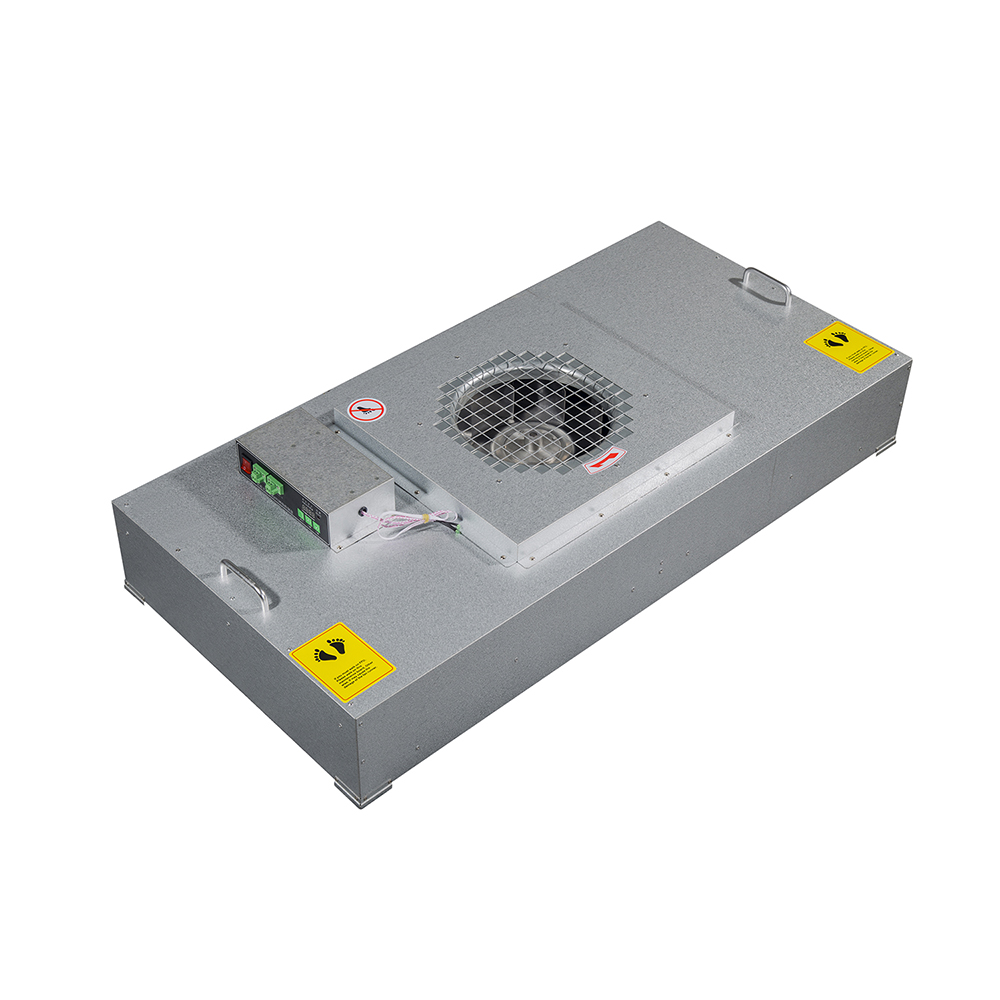

[0002] 本實用新型涉及工業自動化應用技術領域，特別涉及一種基于LonWorks網絡的FFU（風機過濾器機組)風機群控系統。
[0003] 背景技術
[0004] FFU作為一種凈化設備，具有投資低、建造迅速、占用空間小、運行經濟、組合方便、對工藝的變更適應性好、易于管理等優點，在各種潔凈工程中得到廣泛應用，特別是在電子、制藥、食品、生物工程、醫療、實驗室等領域。在現有技術中，FFU常采用手動控制或分散控制，存在系統自動化程度低、運行成本高、系統控制效果差等缺點，難以滿足生產的需求。
[0005] 發明內容
[0006] 本實用新型主要解決的技術問題是提供一種基于LonWorks網絡的FFU風機群控系統，以實現對多FFU風機進行有效的監控，實現多FFU風機的高效節能運行。
[0007] 為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種基于LonWorks網絡的FFU風機群控系統，包括多個智能控制節點、服務器管理單元和上位監控主機，所述服務器管理單元通過電力載波的方式與各個智能控制節點相互連接，所述上位監控主機通過TCP/IP網絡與所述服務器管理單元連接。
[0008] 在本實用新型一個較佳實施例中，所述智能控制節點包括主電路部分和控制電路部分。
[0009] 在本實用新型一個較佳實施例中，所述主電路部分包括EMI電路、整流電路、濾波電路和逆變電路。
[0010] 在本實用新型一個較佳實施例中，所述控制電路部分包括PL3120電力線智能收發器、采樣轉換電路、通信耦合電路、控制電源和外圍電路。
[0011] 在本實用新型一個較佳實施例中，所述上位監控主機內設置有監控軟件，所述監控軟件包括用戶管理模塊和監控菜單模塊。
[0012] 在本實用新型一個較佳實施例中，所述智能控制節點與FFU風機采用一對一的連接方式，所述服務器管理單元與智能控制節點采用一對多的連接方式。
[0013] 本實用新型的有益效果是：本實用新型采用了先進的Lonworks網絡通訊技術，實現了多FFU風機的遠程組網自動化控制，克服了傳統控制方式的缺點，它將根本改變以往對FFU風機的手動或分散的控制方式，進而實現FFU風機的遠程自動監控，提高系統的自動化水平和帶動了相關技術的進步與發展。
[0014] 附圖說明
[0015] 圖1是本實用新型基于LonWorks網絡的FFU風機群控系統一較佳實施例的立體結構示意圖；
[0016] 圖2是本實用新型的智能控制節點的結構原理圖；
[0017] 圖3是本實用新型的監控軟件總體結構圖；
[0018] 附圖中各部件的標記如下：1、用戶管理模塊，2、監控菜單模塊。
[0019] 具體實施方式
[0020] 下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。
[0021] 請參閱圖1所示，本實用新型實施例包括：
[0022] 一種基于LonWorks網絡的FFU風機群控系統，包括多個智能控制節點、服務器管理單元和上位監控主機，所述服務器管理單元通過電力載波的方式與各個智能控制節點相互連接，所述上位監控主機通過TCP/IP網絡與所述服務器管理單元連接。
[0023] 所述智能控制節點與FFU風機采用一對一的連接方式，即一個智能控制節點與一個FFU風機單獨連接，所述服務器管理單元與智能控制節點采用一對多的連接方式，即一個管理單元同時與多個智能控制節點連接。PC上位監控主機組成的遠程監控管理層主要完成系統的在線遠程監控與管理，通過TCP/IP局域網絡與iLON智能服務器相連接，LonWorks總線網絡層通過電力供電線路與各智能控制節點相連接，并與iLON智能服務器組成LonWorks總線網絡。現場控制設備層主要由智能控制節點和FFU風機構成。
[0024] 如圖2所示，所述智能控制節點包括主電路部分和控制電路部分，所述主電路部分包括EMI電路、整流電路、濾波電路和逆變電路，通過控制將穩定的交流電輸入轉變成頻率和幅值可調的可變頻變壓交流輸出，給FFU風機負載供電，從而控制FFU風機的轉速，實現變頻調速控制，所述控制電路部分包括PL3120電力線智能收發器、采樣轉換電路、通信耦合電路、控制電源和外圍電路，通過對主控制芯片PL3120的編程操作，完成FFU風機的智能調速控制和LonWorks組網管理。
[0025] 如圖3所示，所述上位監控主機內設置有監控軟件，所述監控軟件包括用戶管理模塊1和監控菜單模塊2，監控軟件可實現遠程FFU風機狀態在線檢測控制、系統管理、消防設置和運行信息等功能，總體結構包括用戶管理、系統運行和開停機調速控制、系統管理和設置、運行信息等。
[0026] 本實用新型采用了先進的Lonworks網絡通訊技術，實現了多FFU風機的遠程組網自動化控制，克服了傳統控制方式的缺點，它將根本改變以往對FFU風機的手動或分散的控制方式，進而實現FFU風機的遠程自動監控，提高系統的自動化水平和帶動了相關技術的進步與發展。
[0027] 以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
