潔凈車間空氣過濾器性能測試系統組成
2020-08-10 14:21:45 admin
1． 1 機械結構及測試回路
本測試裝置由鋁型材、不銹鋼板材和鈑金件搭建而成，平臺開闊、結構穩固，適合檢測小型、中型、大型空氣過濾器; 氣動回路為硬管氣路系統和軟管接頭組成的氣路系統，該回路的布局采用環形結構，管路布局合理，結構緊湊，節省空間。測試平臺具體結構見圖1。
3-手動三通閥控制整個回路的通斷; 8-壓力比例閥、10-手動兩通球閥和9-減壓閥、11-手動兩通球閥為兩個并聯支路，其中9-減壓閥、11-手動兩通球閥為冗余支路; 電磁閥19、20 分別控制被測過濾器上游和下游數據的檢測。當2-手動三通閥打到下位并且開通10-手動兩通球閥，設定8-壓力比例閥的壓力使整個回路導通，通過調節26-流量控制閥來改變回路的流量。
1． 2 智能控制與信號采集
本測試平臺采用研華工控機和PCI-1716 數據采集卡，測控軟件在LabWindows /CVI 開發環境下采用模塊化程序設計。軟件功能為: ( 1) 設定壓力比例閥出口壓力和流量控制閥的開口度; ( 2) 控制電磁閥的切換; ( 3) 采集粒子計數器、壓力傳感器、露點儀和流量計的數據; ( 4) 根據采集的數據計算分水效率和塵埃過濾效率; ( 5) 測試曲線實時顯示; ( 6) 測試報告的生成和打印; ( 7) 歷史數據查詢和檢索。

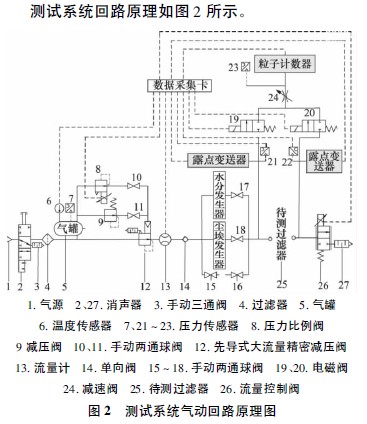

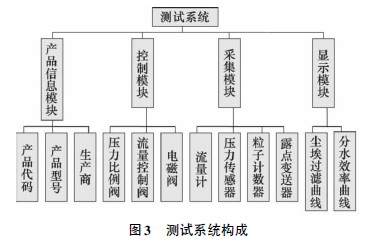

測試系統分為4 個模塊: 產品信息模塊、控制模塊、采集模塊、顯示模塊，如圖3 所示。
